Name: E08 Mini Excavator
Brand: Bobcat
SKU: E08

Erivärvi lisavarustus

Kahetooniline eritellimusvärv

Kohandatud värv

Liikumise helisignaal

Liikumisalarm

Süütelukustuse variant

Võtmeta käivitus

Võtmeta käivitus RAL1028 KILOUTOU

Objektide teisaldamise variant

Objektide käsitsemise seade (Lifteye)

Hüdraulikaõli jahuti variant

Hüdraulikaõli jahuti

Vilkurite valik

Vilkur

Lisahüdraulika kiirühenduste valik

Lisahüdraulika korgid (SA)

Lisahüdraulika kiirliited (SA)

Tulede ja vilkuri valik

Ainult poomituli RAL1028 KILOUTOU

Garantiipaketid

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 5Y või 6000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 4Y või 2000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 4Y või 5000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 5Y või 4000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 5Y või 3000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 5Y või 5000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 3Y või 4000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 3Y või 2000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 4Y või 4000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 2Y või 3000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 3Y või 3000H (kokku)

E08, E10z, E17, E17z, E19, E20z / Protection Plus / 4Y või 3000H (kokku)

Täielikud tehnilised andmed

Töökaal1 138 kg

Kaevesügavus1 820 mm

Mootori võimsus7,5 kW

Kaevamisjõud5 550 N

Pöörde tüüpRTS

Noole pööre paremale64

Noole pööre vasakule67

PöördemehhanismOrbitaalmootor

PöörderingÜherealised nihketüüpi kuullaagrid sisehammastusega

KopasilinderIlma pehmenduseta

Kopasilindri käik385,1 mm

Veermiku silindri käik299,9 mm

Noole pöördesilindri käik274,6 mm

Veermiku silindri varras25,4 mm

Noole pöördesilinderIlma pehmenduseta

Veermiku silindri läbimõõt44,5 mm

Saha silinderIlma pehmenduseta

Noole pöördesilindri kolvivars31,8 mm

Poomi silindri läbimõõt50,8 mm

Noolesilindri ava läbimõõt63,5 mm

Kopasilindri ava läbimõõt44,5 mm

Veermiku silinderIlma pehmenduseta

Saha silindri kolvivars31,8 mm

Saha silindri ava läbimõõt50,8 mm

Poomi silindri käik325,6 mm

Noole pöördesilindri ava läbimõõt57,1 mm

NoolesilinderÜlespoole pehmendus

Saha silindri käik96,8 mm

Poomi silindri varras31,8 mm

Poomi hüdrosilinderIlma pehmenduseta

Kopasilindri kolvivars25,4 mm

Noolesilindri käik312,4 mm

Noolesilindri kolvivars31,8 mm

Vertikaalse seina max kaevesügavus1 382,7 mm

Maksimaalne tühjenduskõrgus1 898,8 mm

Koppa hamba maksimaalne kõrgus2 684,6 mm

Tööseadme max kõrgus (poom sees)1 898,8 mm

Tera maksimaalne kõrgus195,6 mm

Tööseadme max raadius (poom max kõrgusel, poom sees)1 373,6 mm

Maksimaalne kaevesügavus1 820,3 mm

Maksimaalne ulatus maapinnas3 093,3 mm

Tera maksimaalne sügavus230,3 mm

Standardne poomi pikkus (poomi teljest kopatugedeni)810 mm

Noole pikkus1 281,8 mm

Kopa pöördenurk195.9 deg

Tööseadme maksimaalne ulatus3 144,9 mm

Poomi kaevamisjõud (ISO 6015)5 550

Koppa kaevamisjõud (ISO 6015)8 294

Tõmbejõud9 905

Sõidukiirus2,1 km/h

Eridruk (kummilindid)28,8 kPa

Saha langetamise aeg1,1

Saha tõstmise aeg1,6

Kopa tühjendamise aeg2,3

Noole vasakule pööramise aeg4

Poomi väljasirutusaeg3,4

Veermiku laiendamise aeg3,8

Noole langetamise aeg3,5

Poomi sissetõmbeaeg4,8

Noole paremale pööramise aeg3,1

Veermiku kokkutõmbamise aeg2,8

Kopa sissekallutamise aeg3,3

Noole tõstmise aeg4

Pumba võimsus10 l/min

HüdraulikafilterTäisvoolu vahetatav — 3 μm sünteetilisest materjalist filterelement

Pumba tüüpTopelt-hammasrataspump

Peahüdraulikafiltri möödavool1,72 bar

Hüdrovoolikud/-torudSAE torustik, voolikud ja liitmikud

Lisahüdraulika vooluhulk20

Juhtventiil9-sektsiooniline, paralleeltüüpi avatud keskosa

Süsteemi rõhualandus185

Ronimisvõime25

Ülekandearv18,53:1 - Kaheastmeline planetaarülekande reduktor

SõidumootorIga roomikut käitab aksiaalkolbmootor

Rullikute arv küljel2

Tõusuvõime15

Rööbaste pingutidMäärde tüüp

Rööbaste tüüp (standard)Half-pitch, rubber

VeermikTihendatud roomikurullikud karpprofiilist roomikuraamiga

PöördepidurHüdrauliline lukustus mootoril ja tihvti lukustus

SeisupidurHüdrauliline lukustus mootori vooluringis

SõidupidurHüdrauliline lukustus mootori vooluringis

Lõppülekande korpus (igaüks)0,5 l

Jahutussüsteem3 l

Mootoriõli koos filtriga2,8 l

Kütusepaak16 l

Süsteemi mahtuvus9,4

MootoriõliÕli peab vastama API teenindusklassifikatsioonile CD, CE, CF4, CG4 või parem. Soovitatav SAE viskoossusnumber ettenähtud temperatuurivahemiku jaoks.

HüdraulikaõliBobcat Superior SH, 5 L kanister - 6904842A, 25 L anum - 6904842B, 209 L vaat - 6904842C, 1000 L mahuti - 6904842D

Jahutusvedelik5 L can - 6904844A, 25 L container - 6904844B, 209 L drum - 6904844C, 1000 L tank - 6904844D

LisahüdraulikaVasakpoolne jalgpedaal

SahkParempoolne juhthoob

JuhtimineSuunda ja kiirust juhitakse kahe käeshoovaga

Pöördemehhanismi seisupidurTihvtlukustus

KäivitamineVõtmega käivituslüliti ja väljalülitus

Noole külgpööreParempoolne jalgpedaal

HüdraulikaKaks hooba juhivad noolt, kopa, varre ja pöördmehhanismi

MootorParempoolsed juhthoovad

Pöördkonstruktsiooni lukustus hoolduseksMootori hüdrauliline lukk

Käepidemed, standardTuleb alati kasutada ekskavaatorisse sisenemisel/väljumisel.

Rullturvavöö, standardTuleb ekskavaatori töötamise ajal alati kanda

Pedaalilukk, standardTakistab noole pöördfunktsiooni aktiveerimist.

Pöördkonstruktsiooni lukustus, standardTransportimiseks on kaasas lukustustihvt pöördosa fikseerimiseks alusvankri külge.

Juhtimisseadmete blokeeringOperaatori konsool blokeerib tööseadme ja sõidufunktsioonid, kui see on püstiasendis.

Ohutustekk, standardLibisemiskindel kate kabiini lävel ekskavaatorisse sisenemiseks/väljumiseks.

Liikumisalarm, lisavarustusKasutamiseks vastavalt vajadusele

Eesmised töötuled, standardKasutamiseks siseruumides ja vähese valgusega tingimustes.

StandardkabiinKahepostiline katus või lisavarustusena kinnine kabiin. Vastab ISO 12117 TOPS standardile.

Starter12 V reduktoriga starter 1,4 kW (1,88 hj)

Generaator12 V - 40 A avatud raamiga generaator sisemise regulaatoriga

Aku12 V negatiivne maandus - 530 A külmkäivitusvool temperatuuril -18°C - 75 min reservmahtuvus

Min raadius transpordiasendis2 153,2 mm

Kõrgus (kokkupanduna)1 490 mm

Masina kesktelg terani987,1 mm

Saha laius (laiendustega)1 000 mm

Tagumine pöörderaadius549,7 mm

Saha laius710 mm

Kliirens, ülaehitus363 mm

Üldpikkus sõiduasendis2 792,9 mm

Kõrgus maapinnast mootorikatte pealispinnani991,5 mm

Maksimaalne tühjenduskõrgus1 817,8 mm

Rööbe180 mm

Rööbaste harja kõrgus15,5 mm

Min pöörderaadius1 121,3 mm

Saha kõrgus219,5 mm

Kõrgus2 208,9 mm

Rööbaste maapinnaga kokkupuute pikkus968 mm

Roomikuosa üldpikkus1 279,8 mm

Pöörete arv nimimomendil1 600

ÕhufilterKahekordne kuiv vahetatav paberfilter

Käik68 mm

Pöörete arv nimivõimsusel2 000

Kõrged tühikäigupöörded2 370 rpm

SüüdeSurvesüütega (diisel)

Max võimsus nimipööretel (ISO 14396)7,5 kW

Max pöördemoment nimipööretel (SAE J1995)40,1 Nm

MäärimineSundmäärimine kassettfiltriga

Silindrite arv3

KarterituulutusSuletud

VastavusStage V (V)

Töömaht0,72 l

KütusÜlimadala väävlisisaldusega diislikütus nr 2-D S15

Ava läbimõõt67 mm

JahutusVedelikjahutus, sundringlusega

Tühikäigu pöörete arv1300,0-1400,0 rpm

Transpordikaal1 039 kg

Töökaal1 138 kg

Sisselaskeõhu eelsoojendi indikaatorjah

Laadimissüsteemi indikaatorjah

Mootoriõli rõhu indikaatorjah

Mootori temperatuuri indikaatorjah

Kütusenäidikjah

Töötunnimõõdikjah

Väline lukustatav kütusetäiteavajah

Õhupuhasti indikaatorigajah

Akujah

Jahutussüsteem (puhastatav)jah

Mootoriõli- ja kütusefiltridjah

Mootoriõli tasejah

Kütuseavajah

Starterjah

Hüdraulikaõli taseme vaateklaasjah

Kütusetaseme vaateklaasjah

Tsentraalne määrimispunktjah

Lihtne ligipääs määrimispunktidelejah

180 mm kummilintjah

Juhtkonsooli lukustusjah

Kahetoimeline hüdraulikajah

Signaaljah

Hüdrauliliselt laiendatav veermik 710–1000 mmjah

Rullturvavööjah

Istejah

TOPS kaitsekaarega kabiinjah

Vandalismikaitsejah

Töövalgustijah

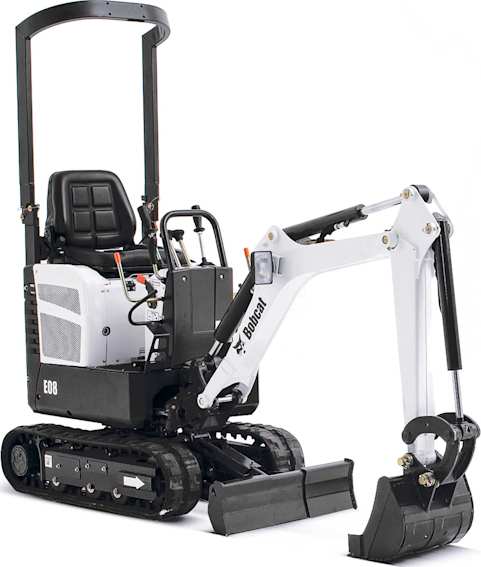

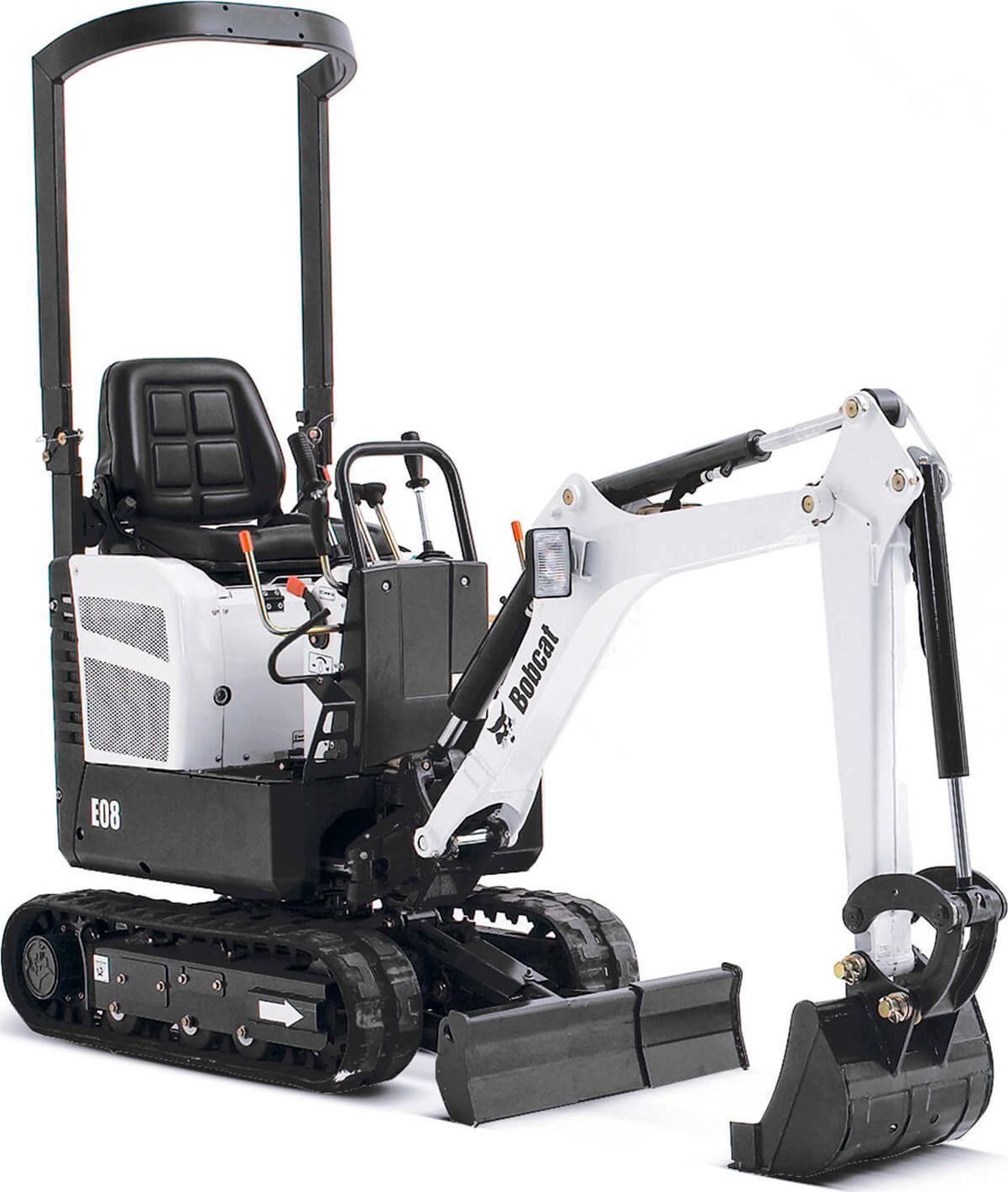

Miniekskavaator E08
