Name: E57W Mini Excavator
Brand: Bobcat
SKU: E57W

Täielikud tehnilised andmed

Töökaal6 312 kg

Kaevesügavus3 495 mm

Mootori võimsus42,5 kW

Kaevamisjõud27 459 N

Pöörde tüüpCTS

PöördemehhanismSuure pöördemomendiga aksiaalkolbmootor 2-astmelise planetaarülekandega

PöörderingÜherealised nihketüüpi kuullaagrid sisehammastusega

Noole pööre paremale50

Noole pööre vasakule80

Pöördekiirus8,9 rpm

NoolesilinderÜlespoole pehmendus

KopasilinderIlma pehmenduseta

Noolesilindri ava läbimõõt110 mm

Kopasilindri ava läbimõõt80 mm

Poomi silindri varras55 mm

Noole pöördesilinderIlma pehmenduseta

Saha silindri kolvivars60 mm

Kopasilindri kolvivars50 mm

Tasandussilindri kolvivars75 mm

Poomi silindri käik873 mm

Saha silinderIlma pehmenduseta

Kopasilindri käik600 mm

Tasandussilindri käik100 mm

Poomi hüdrosilinderSummutatud sisse- ja väljatõmme

Noolesilindri käik712 mm

Saha silindri ava läbimõõt110 mm

Noole pöördesilindri kolvivars50 mm

Saha silindri käik160 mm

Noole pöördesilindri käik558 mm

Tasandussilinder (2)Ilma pehmenduseta

Noolesilindri kolvivars60 mm

Poomi silindri läbimõõt85 mm

Tasandussilindri ava75 mm

Noole pöördesilindri ava läbimõõt95 mm

Tööseadme max ulatus (pikk poom)6 400 mm

Vertikaalse seina max kaevesügavus2 805 mm

Maksimaalne tühjenduskõrgus (pikk poom)4 510 mm

Maksimaalne kaevesügavus3 495 mm

Vertikaalse seina max kaevesügavus (pikk poom)3 115 mm

Maksimaalne kaevesügavus (pikk poom)3 795 mm

Tööseadme maksimaalne ulatus6 108 mm

Tera maksimaalne sügavus202 mm

Koppa hamba max kõrgus (pikk poom)6 170 mm

Tööseadme max raadius (poom max kõrgusel, poom sees, pikk poom)2 464 mm

Valikuline noole pikkus (noole pöördpunktist kopani)1 900 mm

Kopa pöördenurk180

Maksimaalne ulatus maapinnas5 888 mm

Standardne poomi pikkus (poomi teljest kopatugedeni)1 600 mm

Koppa hamba maksimaalne kõrgus5 976 mm

Maksimaalne ulatus maapinnas (pikk poom)6 190 mm

Noole pikkus3 000 mm

Tera maksimaalne kõrgus421 mm

Tööseadme max kõrgus (poom sees, pikk poom)4 692 mm

Tööseadme max raadius (poom max kõrgusel, poom sees)2 448 mm

Tööseadme max kõrgus (poom väljas)4 692 mm

Koppa kaevamisjõud (ISO 6015)41 188

Poomi kaevamisjõud (ISO 6015)27 459

Tõmbejõud32 362

Pika poomi kaevamisjõud (ISO 6015)24 517

Saha langetamise aeg2,9

Poomi väljasirutusaeg2,1

Noole tõstmise aeg2,3

Noole langetamise aeg2,1

Saha tõstmise aeg2,7

Poomi sissetõmbeaeg2,5

Kopa tühjendamise aeg2,2

Noole vasakule pööramise aeg7,2

Noole paremale pööramise aeg6

Kopa sissekallutamise aeg3,3

Hammasrataspumba tootlikkus21,4

Lisahüdraulika süsteemirõhk235 bar

Pumba võimsus180,3

Sõiduhüdraulika süsteemirõhk235 bar

JuhtventiilAvatud keskosaga, 10 sektsiooni

Hüdrovoolikud/-torudSAE torustik, voolikud ja liitmikud

Lisahüdraulika vooluhulk52,5

Kolbpumba võimsus60

HüdraulikafilterSünteetiline filterelement

Pumba tüüpJagatud mootoriga käitatav aksiaalkolbpump ja kaks mootoriga käitatavat hammasrataspumpa

Ronimisvõime35

SõidumootorKaldteljega kolbmootor

ÜlekandearvTwo-speed

Rööbe1 600 mm

Rehvi suurus, üksik12-16,5-12PR

Rehvi suurus, paaris8,25-15-14PR

Sõidukiirus, kiire režiim30

VeermikTugevdatud raam, täielikult keevitatud ja pingevaba konstruktsioon

Sõidukiirus, aeglane režiim10

SõidupidurVedru abil rakenduv, hüdrauliliselt vabastatav mitmekettaline pidur

PöördepidurVedru abil rakenduv, hüdrauliliselt vabastatav mitmekettaline pidur

SeisupidurVedru abil rakenduv, hüdrauliliselt vabastatav mitmekettaline pidur

Kütusepaak118 l

Mootori määrdesüsteem ja õlifilter9,2 l

Hüdrosüsteem148 l

Tagatelg, diferentsiaal4,6 l

Esitelg, rummu reduktor0,4 l

Lõppülekande korpus (igaüks)1,5 l

Tagatelg, rummu reduktor0,4 l

Esitelg, diferentsiaal5,1 l

Jahutussüsteem10,8 l

JahutusvedelikEtüleenglükooli/vee segu (50% - 50%) külmumiskaitsega kuni -37°C

HüdraulikaõliBobcat Superior SH, 5 L kanister - 6987791A, 25 L mahuti - 6987791B, 209 L vaat - 6987791C, 1000 L paak - 6987791D

Mootoriõli* Kasutatav ainult siis, kui on saadaval vastava diislikütuse klassiga. Sünteetilise õli puhul järgige õlitootja soovitusi.

JuhtimineSuuna juhtimine rooliga ja kiiruse reguleerimine parempoolse jalgpedaaliga.

MootorKäsiketas paremal pool ja jalgpedaal paremal pool. Elektrooniliselt juhitav mootor. Automaatne tühikäigusüsteem kütusekulu vähendamiseks.

KäivitamineVõtmega käivituslüliti ja seiskamine.

Teine lisahüdraulikaElektrooniline proportsionaalne juhtimine vasakpoolsel juhtkangil.

Noole külgpööreVasakpoolne juhtkang pärast noole pöörde valiku nupu vajutamist parempoolsel juhtpaneelil.

Pöördkonstruktsiooni lukustus hoolduseksMootori hüdrolukk ja tihvti lukk.

SahkVasakpoolne hoob.

LisahüdraulikaElektrooniline proportsionaalne juhtimine parempoolsel juhtkangil.

HüdraulikaKaks juhtkangi juhivad noolt, kopa, ekskavaatoripoomi, ülaosa pöörlemist ja noole pööret.

Eesmised töötuled, standardKasutamiseks siseruumides ja vähese valgusega tingimustes.

Käepidemed, standardTuleb alati kasutada ekskavaatorisse sisenemisel/väljumisel.

Pöördkonstruktsiooni lukustus, standardAutomaatne ketaspidur lukustab ülaosa alusvankri külge transportimiseks.

Juhtimisseadmete blokeeringJuhtkonsooli turvahoob lukustab tööseadme ja liikumisfunktsioonid, kui see on langetatud asendis.

Rullturvavöö, standardTuleb ekskavaatori töötamise ajal alati kanda

StandardkabiinNelja postiga kabiin peab vastama standarditele ROPS (ISO 3471) ja TOPS (ISO 12117).

Generaator12 V — 90 Ah

Aku12 V — 100 Ah

Starter12 V — 2,7 kW

Üldpikkus sõiduasendis üle sahkterade6 120 mm

Kliirens, ülaehitus980 mm

Masina laius, topeltrehvid2 290 mm

Rööbe, paarisrehvid1 780 mm

Min pöörderaadius1 980 mm

Saha kõrgus500 mm

Maksimaalne tühjenduskõrgus4 324 mm

Rööbe1 780 mm

Min pöörderaadius (pikk poom)1 990 mm

Kõrgus transpordiasendis, ühekordsed rehvid3 633 mm

Tagumine pöörderaadius1 650 mm

Masina kesktelg terani1 678 mm

Masina laius (tera), üksikrehvid1 947 mm

Kõrgus kabiini katuseni2 861 mm

Teljevahe2 100 mm

Kõrgus maapinnast mootorikatte pealispinnani1 941 mm

Rööbe, üksikrehvid1 600 mm

Üldpikkus transpordiasendis5 971 mm

Kõrgus transpordiasendis, topeltrehvid3 638 mm

KarterituulutusSuletud

KütusefilterTwo-stage

Ava läbimõõt90 mm

KäivitusabiHõõgküünal (elektriline küttekeha põlemiskambris)

Töömaht2 392

MäärimineSurvesüsteem koos filtriga

JahutusWater

SüüdeDiisel, surusüüde

Maksimaalne neto-võimsus (ISO 9249)42,5 kW

Maksimaalsed piiratud pöörded2 400 rpm

ÕhufilterKuiv, kahe elemendiga vahetatav paberfilter (kaks astet)

Käik94 mm

KütusDiisel

Silindrite arv4

Maksimaalne neto-pöördemoment (ISO 9249)202

Eelsoojendusküünla takistusjah

Töökaal: ROPS-kabiin, ühekordsed rehvid, standardkopp (SAE J732), ilma juhita6 312 kg

Lisakaal (pikk kaevepoom)23 kg

Lisakaal (topeltrattad)360 kg

Õhufiltri ummistuse indikaatorjah

Noole pöörde lüliti indikaatorjah

Pidurite õlirõhu hoiatustulijah

Laadimissüsteemi indikaatorjah

Mootori rikke indikaatorjah

Mootori rikke hoiatustulijah

Jahutusvedeliku temperatuurinäidikjah

Jahutusvedeliku temperatuuri hoiatustulijah

Eelsoojenduse indikaatorjah

Mootori temperatuurinäidikjah

Mootoriõli rõhu hoiatustulijah

Kütusenäidikjah

Madala kütusetaseme märgutulijah

Ohutulijah

Kaugtulede indikaatorjah

Sõidukiiruse indikaatoridjah

Töötunnimõõdikjah

Suunatulede indikaatoridjah

Ülekoormuse indikaatorjah

Seisupiduri märgutulijah

Sõidu märgutulijah

Kütusefiltri veehoiatustulijah

Töövalgusti märgutulijah

Väline lukustatav kütusetäiteavajah

Õhupuhasti indikaatorigajah

Akujah

Jahutussüsteem (puhastatav)jah

Juhtventiiljah

Mootoriõli- ja kütusefiltridjah

Mootoriõli tasejah

Väline elektriline kütusepumpjah

Hüdraulika jagajajah

Starterjah

Hüdraulikaõli taseme vaateklaasjah

Tsentraalne määrimispunktjah

Lihtne ligipääs määrimispunktidelejah

Automaatne sõidukiirusjah

3 võimsusrežiimi ja 3 töörežiimijah

Noole ja poomi koormahoidmisklapidjah

Ülekoormuse hoiatussüsteem (OWD)jah

Sahaventiiljah

AUX1 ja AUX2 lisahüdraulika liinidjah

Kiirühenduse torustik (AUX5)jah

Lukustatav kütusepaagi kork ja kattedjah

ROPS-sertifitseeritud kabiinjah

Soojendusega õhkvedrustusega istejah

Reguleeritav roolisammasjah

Kliimaseadejah

Esiklaas päikeseruloo ja eemaldatava alumise osagajah

Esiklaasi päikesesirmjah

Lükandaknad (vasakul ja paremal)jah

Esiklaasi intervallpuhastijah

Soojendusega tagaakenjah

Juhtkangid ja pedaal lisaseadmete proportsionaalseks juhtimiseksjah

Jog-shuttle lülitijah

Elektriline signaaljah

Laevalgustijah

Topsihoidikjah

Tööriistade hoiukohtjah

12 V pistikjah

Vilkurjah

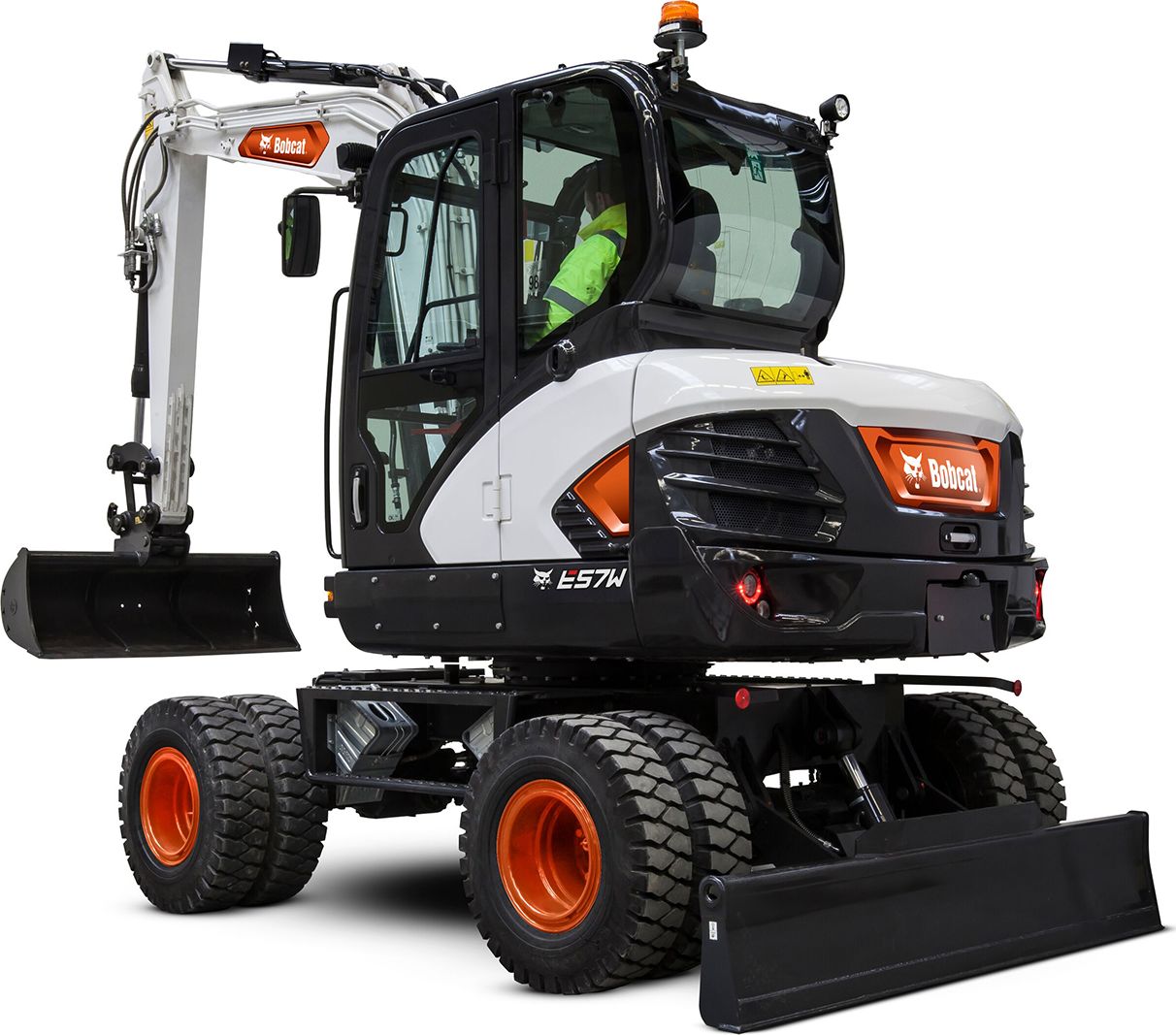

Kompaktekskavaator E57W
